Aluminiumskondensatorkomponenter

De aluminiumselektrolytisk kondensator er en af bærebjælkerne i kondensatorindustrien, der bruges i store mængder både som ED -enheder og i SMD -former. De tilbyder niveauerne af kapacitans for et givet volumen og er normalt en af omkostningstyperne. De har et højt driftstemperaturområde og et meget bredt driftsfrekvensspektrum og ses derfor ofte i applikationer såsom strømforsyninger eller switch-mode effektkonvertere, da de glatter DC-spændinger og reducerer støj ved højere frekvenser. De findes også ofte i 50/60 Hz strømforsyninger til afkoblingsformål.

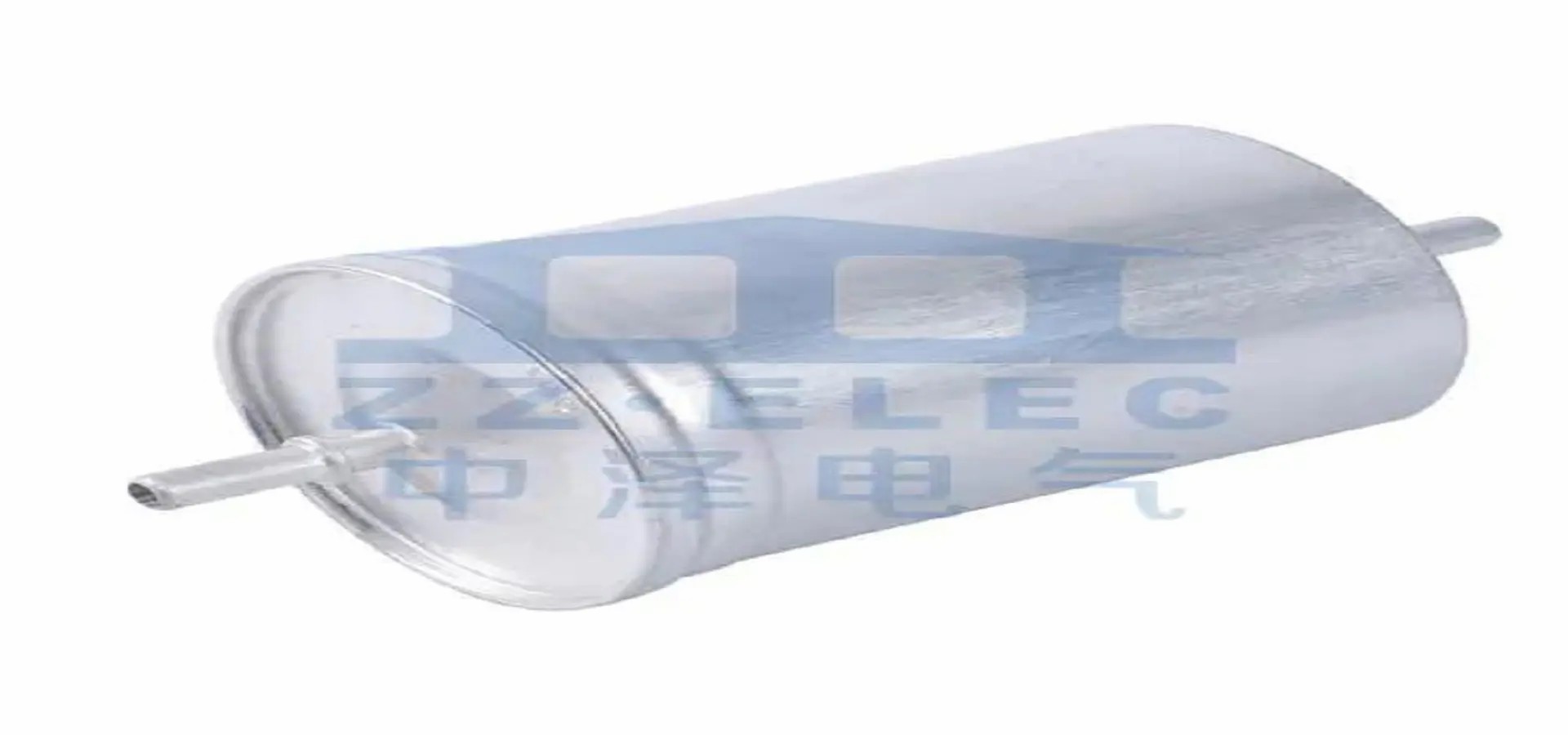

En aluminiumselektrolytisk kondensator består af en anode aluminiumsfolie, en katode aluminiumsfolie og en flydende elektrolyt, der forbinder de to og danner dielektrikum. Det er denne egenskab, der giver mulighed for en stor kapacitansværdi i en lille pakke med lave impedansværdier sammenlignet med andre dielektrik, såsom Mylar eller MICA og endnu lavere end superkapacitorer.

Anode -aluminiumsfolien er ætset, grovet, og derefter dannes et lag elektrisk isolerende aluminiumoxid Al2O3 på det ved hjælp af en påført strøm. Denne proces kaldes anodisk oxidation, og dette giver aluminiumsanoden sin karakteristiske granulære struktur, der kan absorbere en masse energi. Anoden er derefter tilsluttet det indre kredsløb via en metalterminal.

Når anoden er tilsluttet, er katode -aluminiumsfolien ætset, og et tyndt lag aluminiumoxid dannes også. Katoden er forbundet til jordforbindelsesterminalen og fungerer som en samler. Elektrolytten er en ionisk ledende væske, der forbinder de to folierer og tjener som den sande katode. Det er også ansvarligt for at lade kondensatoren mulighed for selvhel; Når et lokalt svagt punkt i dielektrikumet udvikler lækagestrømmen, der strømmer gennem den, øger den tykkelse af dielektrikumet på dette sted og forbedrer dens modstand.

Et andet vigtigt træk ved aluminiumselektrolytisk kondensator er, at det er en polariseret enhed. Dette betyder, at den korrekte polaritet af DC -spænding skal påføres for at betjene den sikkert. Forsøg på at betjene det med vekselstrømsspænding eller den forkerte polaritet vil til kortslutning og ødelægge kondensatoren.

På grund af deres ydeevne og relativt lave pris aluminiumselektrolytiske kondensatorer er en hæfteklamme til mange applikationer, såsom strømforsyning og switched-mode effektkonvertere, i DC-til-DC-konvertering og energilagring. De er også populære inden for bilelektronik som input- og outputafkoblingskondensatorer, i industrielle kontroller og i uafbrudt strømforsyning.

Når man sammenligner ESR for forskellige producenter af aluminiumselektrolytiske kondensatorer, skal det bemærkes, at forskellene er relativt små. Den større forskel ligger i kapacitansen og spændingsklassificeringen af de individuelle kondensatorer. Ændring af emballagen (størrelse) på en kondensator ændrer normalt ikke ESR, men den vil påvirke dens krusningsstrøm og varmemodstand. Spændingsklassificeringen af kondensatoren bestemmer, hvor meget strøm den kan håndtere; Højere spændingsvurderinger kræver mere robuste pakker og større størrelse pakker.
